變頻器在驅動電機運行的過程中，變頻器會及時檢測并在操作面板的顯示屏上顯示相應的字符(LED顯示時)或字符(LCD顯示時)，并因電源電壓偏離額定值、負載情況異常、參數設置不合理、變頻器運行環境溫度過高、濕度過高、電源諧波污染嚴重等原因發出報警信號。同時，根據故障的嚴重程度，變頻器會驅動保護出口繼電器的觸點動作，開啟燈光或音響報警電路；故障較嚴重時，也可發出保護停機指令。
這里介紹變頻器故障時的顯示與診斷邏輯。
一、變頻器故障的顯示
變頻器如果出現異?；蚬收现率贡Ｗo(hù)功能動作，變頻器可能會立即跳閘，電機處于自由停車狀態。此時，操作面板上的LCD或LED顯示屏?xí)@示故障名稱。只有消除了故障原因、并用操作面板上的RESET鍵或控制電路端子RST復位，變頻器才能退出跳閘保護狀態，之后才能重新啟動電動機。
變頻器故障時顯示的故障名稱及保護功能說明見表1。

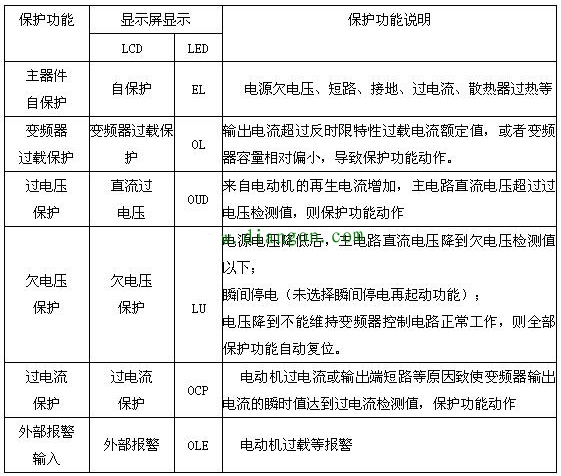

表1變頻器故障時的顯示內容
二、變頻器故障的邏輯圖診斷
變頻器操作面板上顯示了故障代碼后，操作運行人員應根據變頻器面板上顯示的故障提示字符或文字，結合平時積累的維修實踐經驗，準確地判斷出故障的原因或范圍。對于用戶現場有條件處理解決的故障，應慎重、積極、迅速處理，這樣才能盡快恢復設備正常運行。而且部分操作失敗是由于功能參數設置不當所致，需要重新預置。
1.過電流保護故障的邏輯判斷

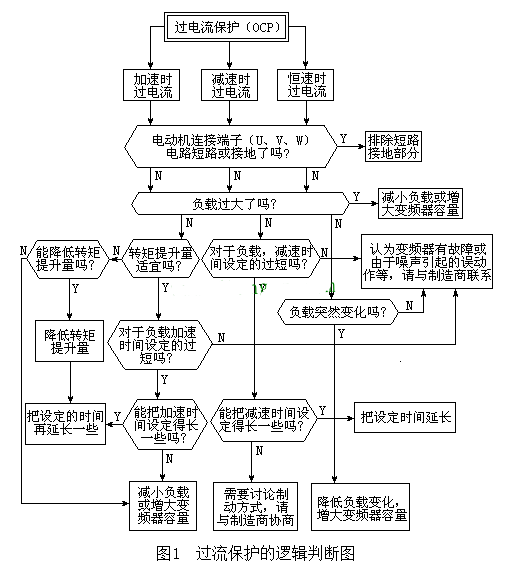

圖1是判斷過電流保護故障的邏輯框圖。
2.過電壓保護故障的邏輯判斷

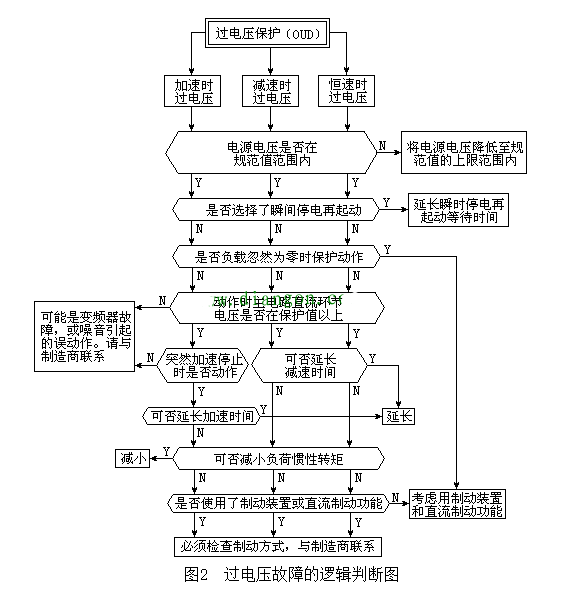

圖2是判斷過電壓保護故障的邏輯框圖。
3.變頻器和電動機過載保護故障的邏輯判斷

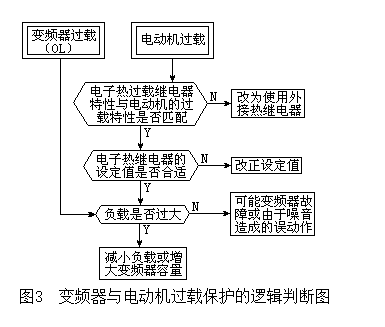

用于判斷變頻器、電機和電機過載保護故障的邏輯圖如圖3所示。
4.欠電壓保護故障的邏輯判斷
欠電壓保護故障的邏輯判斷見圖4。
5.外部故障報警時的邏輯判斷
變頻器顯示外部故障報警時，其故障分析判斷的邏輯框圖見圖5。
