導言：

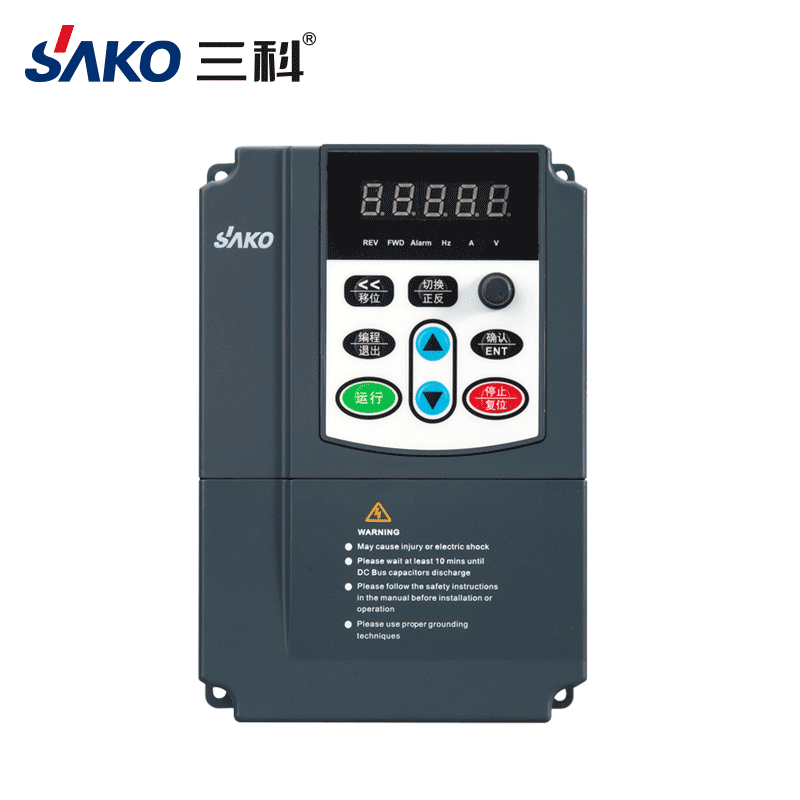

變頻調速作為一種交流電機調速方式，伴隨著電力電子技術的不斷發展?jié)u漸成為不可或缺的調速方式。三科變頻器以其優異的調速性能和顯著的節能效果，在工業尤其是在中小型工業控制領域得到了廣泛的應用。
可一般來說不管變頻器品牌哪種，設備內部的晶閘管在運行中都是處于在高速開關的工作狀態下，持續的通斷會產生持續的干擾電流，伴隨著大量的輻射、諧波等電氣污染，這將干擾工程，造成測控系統的故障，嚴重破壞系統的穩定性，甚至變頻器本身也會受到干擾，造成“自舉”調速故障。接下就以三科變頻器維修人員的經驗為大家列舉幾個干擾源。
1、接地
接地不良的問題：
a、沒有接好或接地電阻太大（接地電阻應小于10Ω），導致變頻器運行產生感應電壓。
b、三相電與單相電混用，或單相電的零線與地線共用及混用，形成電位差而產生干擾電壓。
c、多端接地，如變頻器與電機在不同地方接地，控制柜與變頻器用不同的地方接地等等，都會產生跨步電壓或電壓異常而產生干擾。
一般對策：?jiǎn)吸c(diǎn)良好接地；分開回路電流與接地電流；分開主電路用電與控制回路用電；對所埋地線澆鹽水，增強導電性等。干擾源分析和抑制
2、輸入端（R、S、T）
變頻器通過二極管三相全橋電路將交流電整流成直流電，其輸入電流是大脈沖狀，非正弦波，含有高次諧波。這種高次諧波一般在20次諧波以內，可能會影響到此供電線路上的其他設備，屬于傳導性干擾。
一般對策：加輸入電抗器（對低次諧波），加輸入濾波器或磁環（對高次諧波），或改變其他用電設備的接線點以遠離RST端子。
3、電網
A、當電網存在高次諧波或波形畸變，或瞬間跌落等現象時，最好增加輸入電抗器及輸入濾波器或磁環等。
B、注意電網三相負載的平衡，以及三相三線制，三相四線制，三相五線制的混接，以免形成地電流和電壓異常。
C、當變頻器上端供電變壓器大于變頻器容量10倍以上且距離較近時，要加輸入電抗器以改善輸入電流波形，減少諧波干擾。
4、輸出端（U、V、W）
變頻器的PWM輸出端，電壓是調制方波，電流是正弦波狀的狗牙波，含有豐富的高次諧波，與載波頻率成各種比例關系，當載波頻率較高時也會變成射頻干擾。屬于傳導性加感應性干擾。
一般對策：變頻器輸出線加屏蔽套管，在變頻器側單端接地；加輸出電抗器或輸出濾波器或磁環；改變走線方式遠離其他電路線路；降低載波頻率等。
5、配線
注意與檢查事項：
A、RST與UVW線不能同扎，要保持20~60cm（與強電電流大小有關）以上的距離，以防輸出諧波干擾回饋到輸入端而影響其他設備。
B、主電路走線與控制信號線不能同槽或并行，一定要一起布線時，要保持垂直穿越，同時注意使用屏蔽線或雙絞線，保證回路導線所包圍的面積最小。
C、注意將高頻線與低頻線分散分開布置。
D、接地線不能太細太長。
E、其他設備控制回路用電盡量不在RST端子上取電，盡量從遠端配電源取電。
6、隔離
注意將輸入輸出信號線進行必要的隔離，特別要注意擴展卡和外部電路的隔離；要考慮不同系統的電位電平問題，如強電與弱電，動力電與控制信號是否沒有隔離？是否共地？客戶電源與信號的系統接線與變頻器信號邏輯是否一致？是否匹配？必要時可以采取隔離措施，如采用光耦，隔離變壓器等；或改變接口電路設計。
7、屏蔽
A、信號線距離比較長，或在靠近強電回路附近穿過，或信號頻率比較高，或電壓型弱信號，或周邊有觸點開關設備，都要采取屏蔽措施，如用帶屏蔽層的導線等，以防被干 擾。
B、動力線，特別是UVW線，如有可能和必要，要盡量放入金屬套管中，以防干擾別的其他設備。
C、對于開關電源等高頻率工作部件，如有需要可以加金屬屏蔽層（網）進行屏蔽。
8、射頻干擾
主要由三個地方發生：
A、變頻器內部開關電源（40-50KHz）
B、主電路IGBT換相時的浪涌電磁過程（與開關速度、主電路漏感及載波頻率有關）
C、PWM輸出線（如前述）。
一般對策：A，B兩項一般與設計有關，如果通過了EMC安規測試就沒有問題。一般外部用戶特殊處理就是加金屬屏蔽層和改變變頻器安裝方向。
結語：
上述內容是由三科變頻器維修人員近年所收集經常遇到的變頻器干擾問題，通過結合了維修人員所處理變頻器干擾問題的經驗，具體分析變頻器干擾源、傳輸方式以及在實際應用中的處理對策，以供參考。
