結合國內水泵、風機負載采用水泵風機變頻調速的實踐經驗，為合理、有效地應用變頻調速技術，提出了國標GB/T21056-2007的技術要求和使用條件。
1、泵類、風機的運行工況點偏離高效區。
2、壓強，流量變化幅度大，系統運行時間長。
(1)中低流量變化和全流量間歇負載的風機和泵類負載機的運行條件應滿足以下要求:
流量變化幅度不小于30%、變化工況時間率不小于40%、年總運行時間不小于3000h。
流量變化幅度不小于20%、變化工況時間率不小于30%、年總運行時間不小于4000h。
流量變化幅度不小于10%、變化工況時間率不小于30%、年總運行時間不小于5000h。
(2)流量在額定流量的90%以上變化時，風機、泵類負載不宜用變頻調速裝置。
(3)使用擋板、閥門截流以及普通分流等方法調節流量的系統。變頻器用于水泵的調速節能時，其容量Pv可按下列公式計算確定：
或
式中：n1，nn為電動機變頻式較高轉速及電動機本身的額定轉速；
Pv，Pn為轉速為n及nn時泵或風機的軸功率；
ηd，ηv為電動機及變頻裝置在電動機轉速為nn時的效率。
從式中(11-6)可以看出該變頻器的電容量與電機變頻時較高轉速的三次方成比例。所以，如果選用電機頻率較低、轉速較高的變頻器，就可以大大減少變頻器的容量，從而大大減少變頻器的初期投資。如選擇電機變頻時較高的轉速為電機額定轉速的80%、電機額定轉速80%~100%時，用閥門或其他調節方式調節，則此時變頻器的容量指要求電機變頻時的0.83=100%額定轉速的0.512倍即足夠。為此，國外部分鍋爐送引風機采用了變頻調速，其調速范圍僅限于電動機額定轉速的30%~80%；超過此范圍，即80%~100%，則用工頻電源供電，采用進口導葉調節工況。

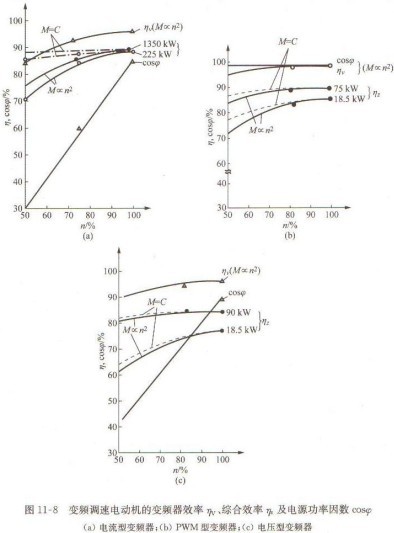

圖11-8為典型的電流型、PWM型及電壓型變頻調速電動機的變頻器效率ηv、綜合效率ηz及電源功率因數特性的實測值。
由于變頻調速在寬的轉速范圍內都具有較高的調速效率，對電動機及電源會此時種種不良影響。但若采用PWM(脈沖寬度調制)型變頻器或采用多重化技術的電流型變頻器，則這個問題可以得到大大改善。
由于變頻調速在寬的轉速范圍內都具有高的調速效率，所以是一種很有發展前途的調速方式。在國外一些先進國家，如德國、日本等，在泵的調節方面以普遍應用變頻調速，并已應用到火力發電廠的鍋爐給水泵的變速調節上。在國內，目前已有多家企業生產中小型容量變頻調速裝置產品，如電機廠、杭州三科變頻技術有限公司等。
隨著變頻調速技術的提高及其性能價格比的逐步提高，它正在火電廠的中小型水泵和風力發電機組中逐步推廣應用。
上述水泵風機變頻器相關資料由杭州三科變頻器整理提供
