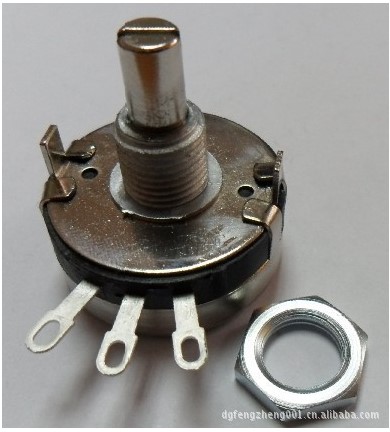

電位器是具備三個引出來端、電阻值可按某類變化趨勢調整的電阻元器件。電位器一般由電阻體和可挪動的炭刷構成。當炭刷沿電阻體挪動時,在輸出端即獲得與偏移量成一定關聯的電阻值或電壓。
電位器既能作三端元器件應用也能作二端元器件應用。后面一種可看作一可變性電阻器,因為它在電源電路中的功效是的到 與鍵入電壓(另加電壓)成一定關聯得輸出電壓,因而稱作電位器。。
電位計是一種可變電阻器。一般是由電阻體與旋轉或拖動系統軟件構成,即靠一個動觸點在電阻體上挪動,得到 一部分電壓輸出。
電位器的功效——調整電壓(含交流電電壓與數據信號電壓)和電流量的尺寸。
其結構特點是電位器的電阻體有兩個固定端。通過手動調節傳動軸或滑動手柄,改變觸頭在電阻體上的位置,改變動觸頭與任意固定端之間的電阻值,進而改變電壓和電流的大小。
電位器是一種可調式的電子元器件。它是由一個電阻體和一個旋轉或拖動系統軟件構成。當電阻體的2個固定不動觸點中間另加一個電壓時,根據旋轉或拖動系統軟件更改觸點在電阻體上的部位,在動觸點與固定不動觸點中間便可獲得一個與動觸點部位成一定關聯的電壓。大部分用作分壓器,電位器是四端元件。電位器大部分便是滑動變阻器,有幾種款式,一般用在音響聲音電源開關和激光切割頭輸出功率尺寸調整,電位器是一種可調式的電子元器件。
用于分壓電路的可變性電阻器。在外露的電阻器上,一個或兩個可移動的金屬觸點被壓緊。觸點部位明確電阻體任一端與觸點間的電阻值。按原材料分線繞、碳膜、實芯式電位器;按輸出與鍵入電壓比與轉動視角的關聯分直線型電位器(呈線性相關)、函數電位器(呈曲線圖關聯)?;緟?span style="text-indent:2em;">數為電阻值、容時容差、最大功率。普遍用于電子產品,在音箱和接收器中作音量用。
一些設計產品要求電位器與變頻器連接。當我們實際操作變頻器外部電位器時,我們應該嚴格按照變頻器的使用說明進行實際操作。本文關鍵與每個人討論變頻器外部電位器的接線方法。變頻器外部電位器的接線方法,變頻器外部電位器的應用常見問題,僅供參考。
變頻器電位器接線方法_變頻器外接電位器接線方法
變頻器的操縱假如選用閉環控制自動控制系統,務必將加工工藝主要參數,如加工過程中的總流量、液位、工作壓力、溫度等根據智能變送器、控制器變換為4~50mA的數據信號,送至變頻器的數據信號鍵入端,才可以做到直流變頻操縱的目地。頻率的設置能夠根據外接頻率設置電位器的方式來完成,接線方法如圖2-18所顯示。

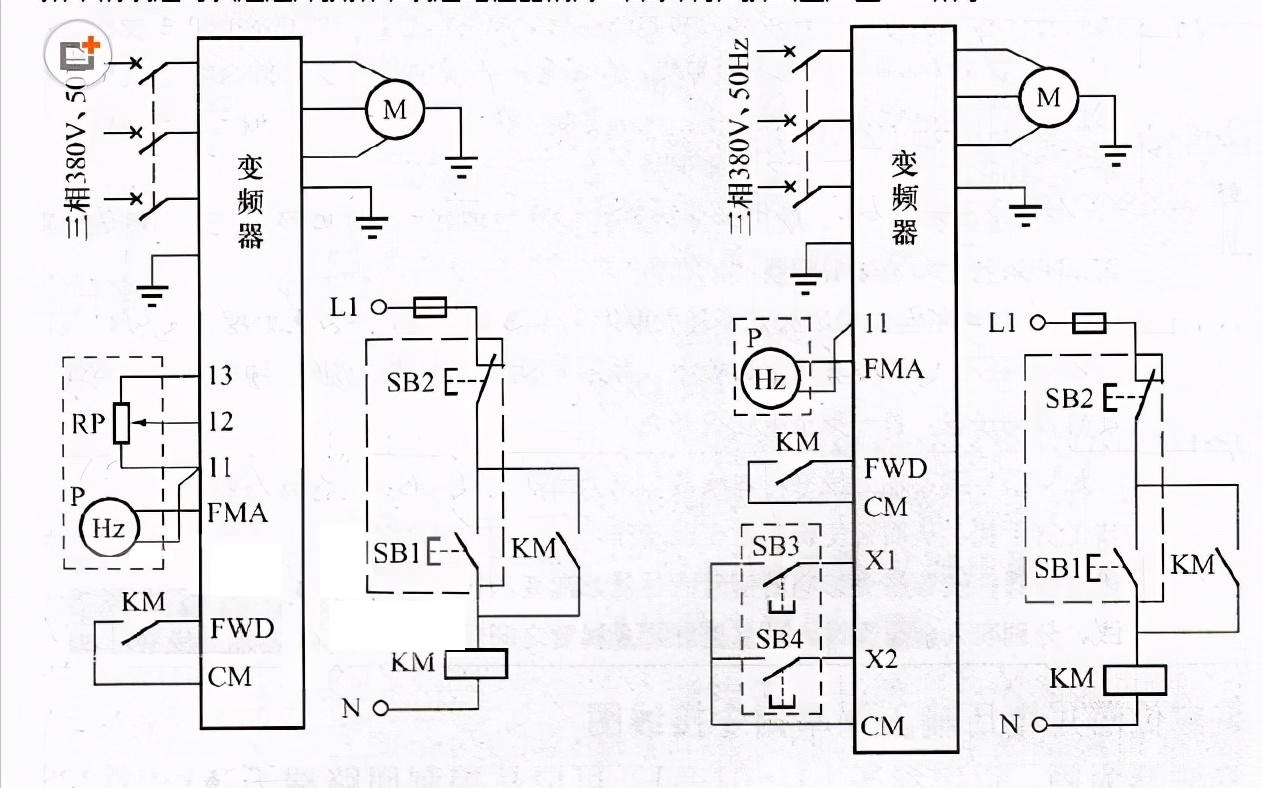

外接頻率設置電位器接線方法接線方法(一);(b)接線方法(二)
在圖2-18(a)中,運行與終止根據FWD和CM接線端子來完成。右側的虛線框中的SB1為啟動按鍵,SB2為終止按鍵。RP為手動式頻率設置電位器,P為頻率表,均安裝在現場實際操作面層上。
RP的應用有其局限。它是因為RP鍵入的是0~10V的電壓數據信號,而電壓數據信號伴隨著傳送間距的增加遭受的影響擴大。假如安裝現場與變頻器間距較遠,則沒法確保數據信號傳送的精確性。在這類狀況下,頻率數據信號能夠那樣來設置:在鍵入接線端子X1~X9中,隨意特定某2個接線端子,并設置其數據信息為“17”(增指令)和“18”(減指令),那樣在運作數據信號(ON)時,可用外界觸點鍵入數據信號增/減設置頻率。接線端子的作用見表2-4,這時的接線方法如圖2-18(b)所顯示。
表2-4接線端子功能表
在圖2-18(b)中,特定X1為頻率增指令接線端子;X2為頻率減指令接線端子。虛線框中元器件即運作和終止按鍵SB1、SB2,頻率調整按鍵SB3、SB4,及其頻率表P均安裝在現場實際操作柱上。實際操作柱可采用技術專業廠家生產的防爆型直流變頻變速實際操作柱。應用時按著SB3,頻率提升(見表P),松掉手,頻率即固定不動在某頻率值上;同樣,按著SB4,頻率減少,松掉手,頻率即固定不動在另一個頻率值上。這類電臺廣播方式遭受的影響危害相對性于圖2-18(a)所顯示電源電路而言要小得多。
這類手動式給出頻率數據信號的地址(即實際操作柱),能夠設置在工作當場,還可以開設在主控室。
