通常生產機械在選擇變頻器時，是根據自身的負載特性與調速范圍以及靜態速度精度和啟動轉矩需求來選擇的；變頻器一般是利用V/F或矢量的方式來控制；其所驅動的變頻電機與普通電機相較而言差異過大，但該電機所能夠適應的頻率范圍較大，因此變頻器長時間低頻運行對變頻器自身而言不是沒有危害；若必須長期低頻運行變頻器的話，則需全面考慮變頻器的安裝環境與通風性能是否良好。如下圖所示。
這里用V/F控制方式來說一下，變頻器在改變電動機電源頻率的同時改變電動機電源的電壓，使電動機磁通保持一定，在較寬的調速范圍內，電動機的效率、功率因數不下降。
因?yàn)槭强刂齐妷?V)與頻率(F)之比，稱之為V/F控制。而它V/F控制特點是控制電路結構簡單、成本較低，機械特性硬度也較好，能夠滿足一般傳動的平滑調速要求。

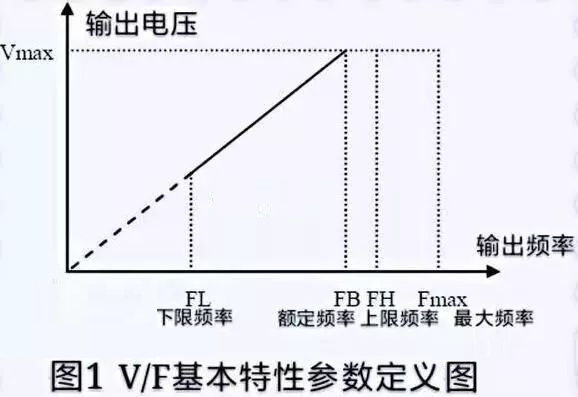

在變頻器的輸出頻率從0Hz上升到基本頻率的過程中，輸出電壓從0V成正比地上升到最大輸出電壓的V/F線，稱為基本V/F線，比較典型的如圖1所示。
圖1為V/F基本特性參數定義它是現在應用得最多的一種形式的變頻器，當變頻器的輸出頻率從0Hz上升到50Hz時，輸出電壓從0V成正比地上升到380V。
從上圖V/F特性參數定義圖中可以看到有一個FL(它表示為下線最低頻率)、FH(它表示上限頻率)、FB(它表示額定頻率)、Fmax(它表示最大頻率)；例如這種V/F變頻器最大頻率范圍在50～500Hz、額定頻率為50Hz、基本運行頻率為1～500Hz、基本最大輸出電壓為1～480V；
另外，一定要注意變頻器V/F曲線的設置，針對不同的負載性質采取相應的設置；因?yàn)閂/F曲線有多個控制設置；而且多點電壓點要根據自身負載情況(0.00 ~ 100%)進行調整，因?yàn)橛胁糠肿冾l器的出廠設置可能并不適合用戶的自身需求。
