本系統選用專用型控制板與門式起重機變頻器，依據負荷尺寸，即時調整三個自變量：柴油機的轉速比、同步發電機的轉矩、同步發電機的勵磁，使柴油機時刻工作中在最好效率情況。
一、設備描述
門式起重機是橋式起重機的一種形變。在港口，室外貨運站、石材場貨物、散裝箱的裝卸搬運中占有關鍵地位。其金屬部件如門形框架，在承載梁下設置兩個支撐架，可立即在路面軌道上行走，承載梁兩側可設置外伸懸臂梁。門式起重機具備場所使用率高、工作范疇大、融入范圍廣、實用性強等特性，普遍應用于海港貨運。
二、加工工藝規定
系統運作靠譜、工作中效率高、環保節能
三、計劃方案敘述
本系統選用專用型控制板，依據負荷尺寸，即時調整三個自變量：柴油機的轉速比、同步發電機的轉矩、同步發電機的勵磁，使柴油機時刻工作中在最好效率情況。發電機組驅動器控制板是操縱同步發電機轉矩和勵磁的執行器，發電機組的輸出電壓被該控制器變換為交流電壓，存儲在超級電容器內為提高、走動等組織所應用的變頻器出示交流電母線槽供電系統。選用超級電容器合理存儲提高組織下滑時的潛能，提升 系統的省油率。系統中必須的交流電由一個變頻電源出示，該變頻電源一樣由交流電母線槽供電系統。

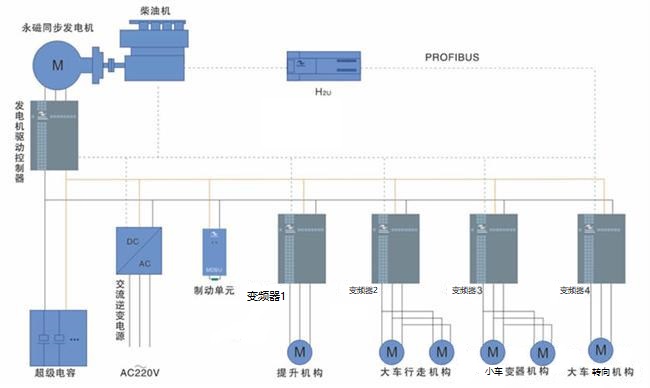

四、系統框架圖
五、計劃方案優點
1、依據系統負荷情況，調整柴油機轉速比，使柴油機工作中在最好效率情況；
2、對同步發電機的勵磁與轉矩各自開展操縱，合理提升 系統效率；
3、全部系統的省油率達40%~70%；
4、選用超級電容器儲能技術，在合理提升 系統省油效率的另外，保證 發電量品質；
5、共交流電母線槽供電系統系統，可簡化系統設計方案，并提升 系統可信性；
6、選用敞開式變頻器，使電器柜容積變小，防水等級提升 。
