一、

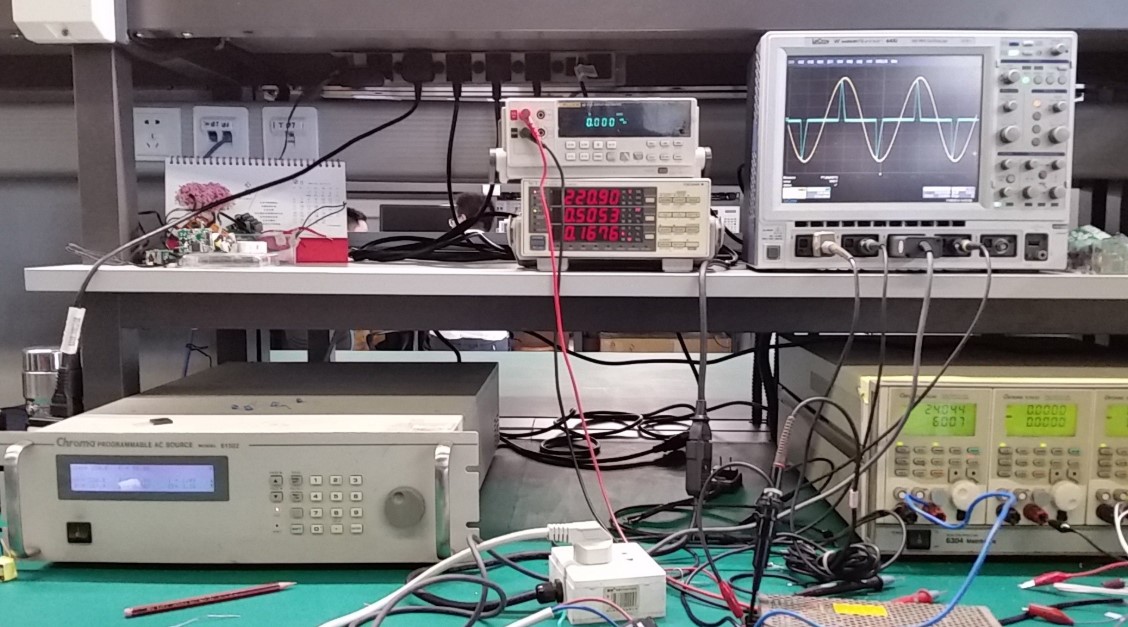

變頻器（Variable-frequency Drive 簡稱：VFD）的滿載接電源檢驗
1.將VFD的接線端子排接地安裝。
2.將VFD的開關電源鍵入接線端子歷經漏電維護器電源開關收到開關電源上。
3.查驗VFD顯現信息窗原廠顯現信息是不是一切正常,假設有誤,應校準,不然規則退貨。
4.理解VFD的實踐操作鍵。普通VFD有六個鍵，如RUN，STOP，PROG，數據信息p，UP，▲，DOWN，"，等。同時在實踐操作中不同VFD的按鍵定義根本是一樣的。此外，一些VFD還具有功用按鈕，如監視器顯現、復位、點動和換檔。

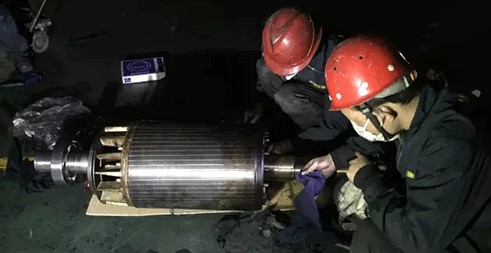

二、VFD帶電機滿載運轉
1.設定電機的輸出功率、極少數,要綜合型思索到VFD的工作中電流量。
2.設定VFD的較大輸出頻率、基頻、設定轉矩特性。通用性VFD均常備好幾條VPf曲線圖供客戶選擇,客戶在應用時要根據負荷的特性選擇合適的VPf曲線圖。假如是離心風機和泵類負荷,要將VFD的轉矩運轉編碼設成變轉矩和降轉矩運轉特性。為了更好地改良VFD啟動的低速檔特性,使電機輸出的轉矩能思索消費制造負荷啟動的規則,要調理起動轉矩。在多線程電機直流變頻變速系統軟件中,轉矩的支配較冗雜。在低頻段,由于電阻器、走電抗的危害不可無視,若仍維持VPf為參量,則磁通量將減少,從而減少了電機的輸出轉矩。因而,在低頻段要對工作電壓展開適度賠償以進步轉矩。普通VFD均由客戶展開人力設定賠償。
3.將VFD設定為內置的電腦鍵盤實踐操作方式,按運轉鍵、終止鍵,觀查電機是不是能一切正常地起動、終止。
4.理解VFD運轉產生常見毛病時的維護編碼,觀查熱維護汽車?yán)^電器的原廠值,觀查過壓維護的設定值,必需時可以改動。VFD的應用工作人員可以按VFD的運用手冊對VFD的電子器件熱繼器作用展開設定。當VFD的輸出電流量超出其允許電流量時,VFD的過電流量維護將斷開VFD的輸出。因此,VFD電子器件熱繼器的門限最高值不超越VFD的較大允許輸出電流量。
三、負載試運轉
1.手動式實踐操作VFD控制面板的運轉終止鍵,察看電機運轉終止全過程及VFD的顯現信息窗,看是不是有異常狀況。
2.假設啟動P終止電機全過程中VFD出現過電流維護姿態,應再次設定加快P減速時間。電機在加、擋換的瞬時速度在于加快轉矩,而VFD在啟、制動系統全過程中的頻率彈性系數是客戶設定的。假如電機的慣性轉矩或負載發作變化，依照預設的頻率彈性系數停止增速或換擋，可能會呈現加速轉矩缺乏，招致電機顫振，即電機速比與VFD輸出頻率不諧和，招致過流或過壓。因此,必需根據電機慣性力矩和負荷有效設定加、減速時間,使VFD的頻率彈性系數能與電機轉速比彈性系數相融洽。
查驗該項設定是不是有效的方式是先按工作經歷選中加、減速時間展開設定,若在起動全過程中出現過電流,則可適度增加加快時間;若在制動系統全過程中呈現過電流,則適度增加減速時間。另一方面,加、減速時間不合適設定過長,時間過長將危害消費率,特別是經常啟、制動系統時。
3.假設VFD在限制的時間內仍然維護,應更改起動P終止的運轉曲線圖,從平行線改成S形、U形線應S形、反U形線。電機負荷慣性力很大時,應中選用更長的起動中止時間,而且根據其負荷特性設定運轉曲線圖品種。
4.假設VFD仍然存在運轉常見毛病,應試著提升較大電流量的維護值,可是不能取消維護,應留出最少10%～20%的維護容量。
5.假設VFD運轉常見毛病還是產生,應拆換大些一級輸出功率的VFD
6.假設VFD推進電機在起動全過程中達不上預置速率,很有可能有二種情況:
(1)系統軟件產活力電工程共振,可以從電機運轉的響聲展開分辨。
選用設定頻率彈跳值的方式,可以繞開共震點。普通VFD能設定三級彈跳點。VPf支配的VFD驅動器多線程電機時,在一些頻段,電機的電流量、轉速比會產生震蕩,比擬嚴重時系統軟件沒法運轉,乃至在加快全過程中出現過電流量維護促使電機不能夠一切正常起動,在電機負載或慣性力矩較鐘頭更為嚴重。普通VFD均常備頻率跨跳作用,客戶可以根據系統軟件出現震蕩的頻率點,在VPf曲線圖上設定跨跳點及跨跳總寬。當電機加快時可以自動跳過這種頻段,為了確保能夠一切正常運轉。
(2)電機的轉矩輸出才能缺乏,不一樣知名品牌的VFD原廠根本參數不一樣,在同樣的規范下,負載才能不一樣,也很有可能因VFD控制措施不一樣,招致電機的負載才能不一樣;或因系統軟件的輸出高效率不一樣,招致負載才能會有一定的差異。針對這類情況,可以提升轉矩進步量的值。假設達不上,能用手動式轉矩進步作用,不用設定過大,電機這時分的升溫會提升。假設仍然不好,應改成新的控制措施,例如神鋼VFD選用VPf比率穩定的方式,起動達不上規則時,改成無轉速傳感器室內空間閉環控制方式,它具備大些的轉矩輸出才能。針對離心風機和泵類負荷,應降低降轉矩的曲線圖值。
四、VFD與上位機軟件的調理
VFD與上位機軟件相接展開系統軟件調理在手動式的根底設定停止后,假設系統軟件中有上位機軟件,將VFD的控線立刻與上位機軟件控線相接,并將VFD的實踐操作方式改成接線端子支配。根據上位機軟件系統軟件的必需,控制精度VFD承受頻率數據信號接線端子的丈量范圍0～9V或0～10V,及其VFD對仿真模仿頻率數據信號取樣的響應時間。假設必需此外的監控表頭,應選擇模仿輸出的監控量,并調理VFD輸出監控量接線端子的丈量范圍。
