在印刷行業中，印刷機種類繁多，包括膠印機、塑封機、鋁箔分切機、自動分切機、凹印機、半自動兩用覆膜機等。前期國內印刷機械普遍采用機械調速實現傳動，后期采用DC調速實現印刷機械主傳動的穩定性和傳動要求。但由于DC調速電機價格、體積大、維修不便，逐漸被變頻調速技術取代。

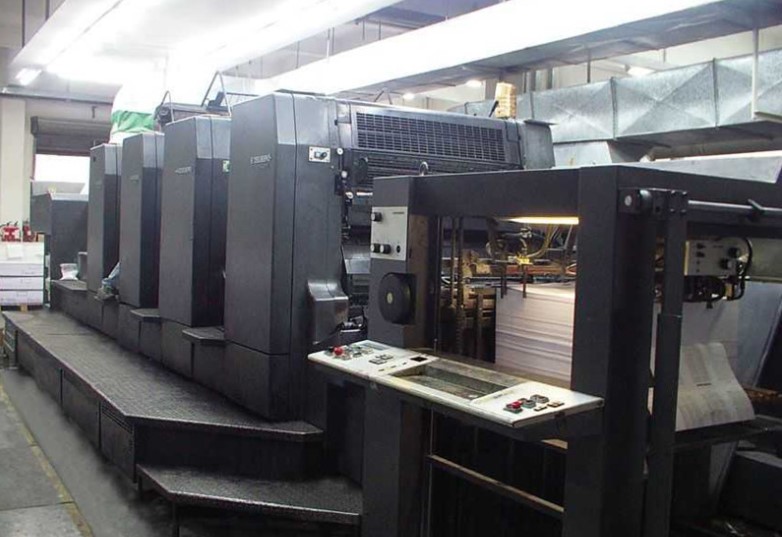

印刷機
在客戶的印刷機中，主電機較早使用電磁滑差調速電機，消耗大量能量。為了節約能源，我們采用了變頻調速技術，用三科變頻的SKI600通用矢量變頻器對其進行了改造，通過調節交流主電機的轉速來完成印刷過程中的送紙、著墨、印刷等動作。系統功能完善，操作維護方便，充分發揮了印刷機的高性能、高功能。節能效果明顯，具有良好的應用推廣價值。

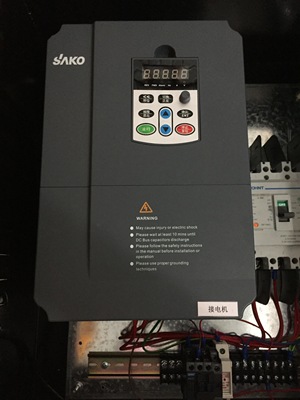

SKI600變頻器印刷機的改進。
1、電磁轉差調速電機的缺點。
印刷機的速度是通過滑動離合器來調節的，但它本身無法實現印刷機的正點、反轉和低速運轉，因此需要配備一臺低速電機和兩套電磁離合器。
2.SKI600通用矢量變頻器對主電機的改造原理。
借助SKI600變頻器，印刷機所需的高低速運轉、啟動和制動可以由一個主電機完成，低速電機和滑動離合器的兩個負載可以完全消除。
3.改造中存在的問題。
主電機的軸不與滑動離合器的軸連接，不能與皮帶輪連接。滑動離合器拆下后，只省去了主軸，與主電機軸連接，可以實現機器的正常運轉。
4.改進方法。

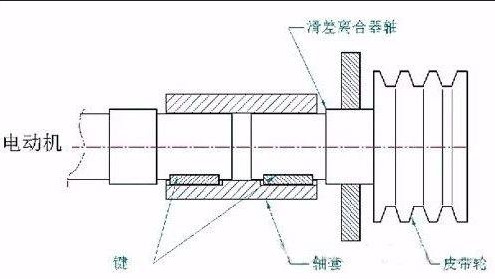

主電機的軸通過外套與滑動離合器的軸連接，兩個軸上的鍵用來定位，使其緊密結合，從而帶動印刷機的皮帶輪運轉。這種連接方法成本低，工藝簡單，加工方便，可靠性好。如下圖所示。
SKI600變頻器在印刷機中的優勢。
1.三級速度控制和方向控制功能，可滿足正反轉、正低速、初始打印速度和高速的要求。
2.具有無級調速功能，可調節高速運行時的速度值，滿足不同的工藝要求。
3.機器運行時，有速度指示，操作人員可以立即知道當前的運行狀態。
4.加減速應平穩適當，變速應及時平穩無沖擊。
5.SKI600具有高性能變頻器保護功能，在出現故障時停止整機，保護設備。
變頻器參數設置以及接線方法

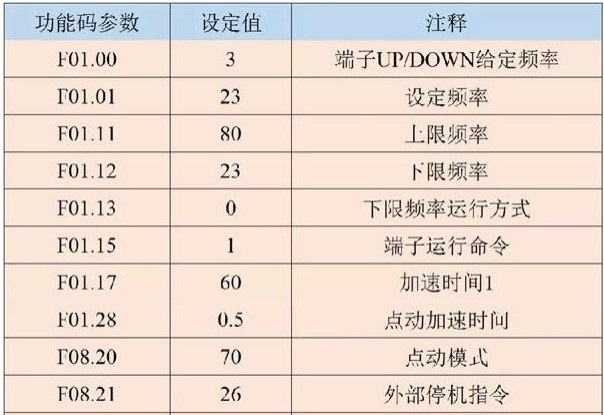

由于用戶的主電機為18.5kW，為保證機器運行的可靠性，采用功率略高于主電機的變頻器，進行改造。具體參數如下:

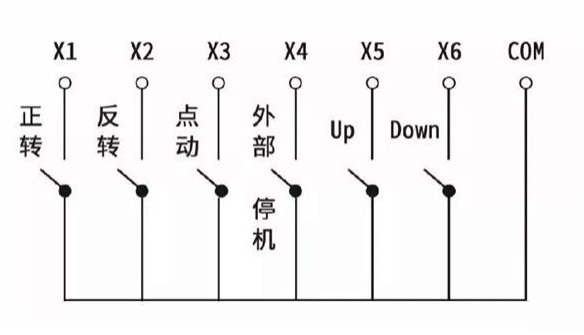

SKI600變頻器印刷機接線圖。
SKI600對印刷機的改造效果。
1.操作簡單，維護方便。
目前一臺電機可以實現生產所需的正反點、高低速運轉、定速和制動。與原來由兩個電機和兩個電磁離合器組成的傳動機構相比，結構緊湊可靠，無需擔心長時間連續運行會導致電磁線圈發熱和燒毀。
2.運行平穩安全，高效節能。
消除了轉差電機開始運轉時產生的瞬時沖擊電流對電機的影響，變頻器的調速比遠大于轉差電機，既保證了調速的準確性和穩定性，又避免了轉差電機轉速波動等缺點，節省了備件和能源。
上述資料由三科變頻器整理編輯
