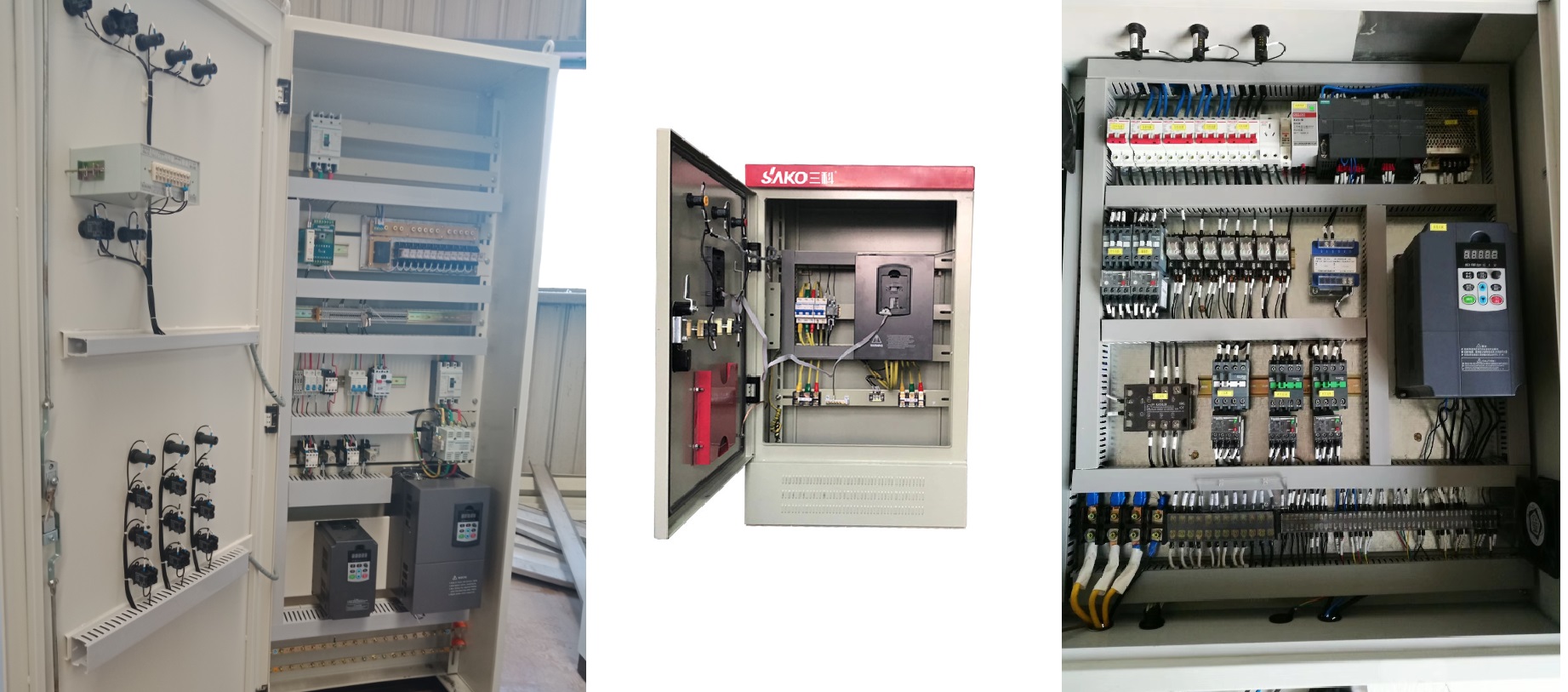

在企業的生產運行中，風機、水泵等都是最為常見的類型的負載設備。而為保障風機、水泵在運行中能夠穩定運行，就會應用到變頻控制柜，各種生產機械在設計和配備動力傳動時都留有一定的余量。變頻柜是利用功率半導體器件的開關功能，將電源頻率電源轉換成另一個頻率的電力控制裝置。實現了交流異步電動機軟起動、變頻調速、提高運行精度、改變功率因數、過流/過電壓/過載保護等功能。以下是一般變頻柜調試的基本方法。
一、變頻控制柜空載試驗
1、將變頻器的接地端子接地。
2、第二步。通過漏電保護開關將變頻器的電源輸入端連接到電源上。
3、檢查變頻器顯示窗口的出廠顯示是否正常。如果不正確，則應重置。否則，需要退回。
4、熟悉變頻器的操作鍵。通用變頻器有六個按鍵：RUN，STOP，PROG，DATAPENTER，UP(UP)，DOWN，DOWN和其他變頻器。鍵的定義基本相同。此外，某些變頻器還具有功能鍵，如監視器(MONITORPDISPLAY)，復位(RESET)，JOG和移位(SHIFT)。
二、帶電機變頻柜空載運行
1、設定電機的功率、極點數，綜合考慮變頻器的工作電流。
2、設置變頻器柜的最大輸出頻率，基頻和設定轉矩特性。通用型變頻器配有多條VPf曲線供用戶選擇。用戶應根據負載的性質選擇合適的VPf曲線。在風扇和泵負載的情況下，將變頻器的轉矩運行代碼設置為可變轉矩和轉矩降低運行特性。為了提高變頻器啟動時的低速性能，電機輸出的轉矩可以滿足生產負載啟動的要求，應調整啟動轉矩。
3、將變頻器設置到自己的鍵盤操作模式，按下操作鍵和停止鍵，觀察電機是否能正常啟動和停止。
4、熟悉變頻操作時的保護碼，觀察熱保護繼電器的出廠值，觀察設定值得過載保護，必要時可以修改。變頻器的用戶可以根據變頻器的指令手冊設置變頻器的電子熱繼電器功能。當變頻器的輸出電流超過其允許電流時，變頻器的過電流保護將切斷變頻器的輸出。因此，變頻器電子熱繼電器的最大閾值不超過變頻器的最大允許輸出電流。
三、帶載試運行
1、手動操作變頻器面板的運行停止按鈕，觀察電機運行停止過程和變頻器的顯示窗口，看是否有異常。
2、如果過電流保護動作發生在啟動P和停止電機期間，應重置加速P減速時間。電機在加減速過程中的加速度取決于加速度力矩，變頻控制柜內的變頻器在啟動與制動的過程中頻率的變化率是根據用戶的設定而定的。
