一、前言
隨著中國社會發展進步，人們對環保的關注越來越多，國家在加強環境保護的力度和引導，在社會生產最前沿的制造型企業也開始注重節能減排。其中在工業生產和人民生活中應用很廣的鍋爐設備，其節能降耗和環保改造成為必要的升級措施。

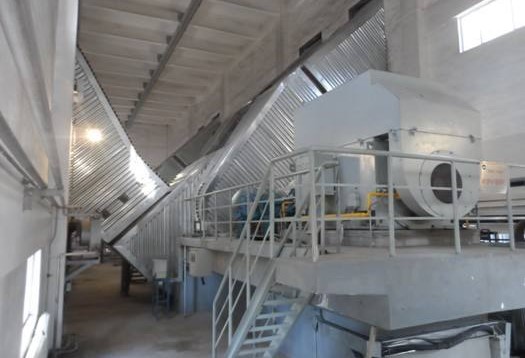

對于鍋爐設備而言，引風機是其中一個重要的控制工藝要素，引風機主要是排除爐膛內產生的煙氣，并使爐膛內保持一定的負壓，克服尾部煙道內的壓力損失。通過變頻器調速應用可以實現上述節能降耗和環保的
二、工藝原理
異步電動機的轉速n與頻率f成正比，只要改變頻率f可改變電動機的轉速。而引風機是一個典型的風機負載，具有變轉矩的控制特性。于是根據流體流量與風機的轉速關系可知，流量Q與風機轉速n的一次方成正比；電動機轉矩M與轉速n的二次方成正比；電動機輸出功率P與轉速n的三次方成正比。
根據上述原理，可以根據鍋爐工藝使用的需求來調節引風機電機的運行轉速，就可以改變輸出的電流電壓和功率，達到節能的效果。不會像類似傳統擋風板調節擋板造成的節流損失和爐膛內的負壓波動。
過去，交流異步電動機的寬范圍無級調速是不容易實現的。在變頻器得到廣泛應用的今天，通過變頻的方式，可以很好地解決這個問題，從而為引風機連續工藝調節帶來了真正的解決方案。目前SKI800變頻器已經很好地應用于各種風機的節能改造，包括鍋爐鼓風機、引風機。
爐膛在工作時需要不斷添加燃燒物，通過一臺鼓風機往爐膛內鼓風促進燃燒，鍋爐因此可產生蒸汽，為工業生產和居民生活提供二次能量。在燃料燃燒時需要保持爐膛內壓力較穩定且燃燒充分，而引風機則充當這一角色，調節風量來保持爐膛負壓穩定，同時把燃燒的煙氣排出爐膛內。
并且煙氣通過引風機往外部輸送時，又通過在煙道中的重力沉降室，在沉降室中通過噴霧的方式使煙氣中的塵粒自重增大流入水封池，這樣燃燒后排放的煙氣中沒有較大顆粒?？梢赃_到排放標準。
三、具體應用實例
一家傳統的家具制造廠家，通過燃燒其制造過程中廢棄的木板和邊角料，可以充分利用這樣的工業垃圾，變廢為寶，提供熱能再用于生產和生活。鍋爐應用了多年，整體效率還不夠理想。因此廠家希望通過節能改造來提改進其應用效果。為此對其引風機和鼓動風機都進行了變頻調速改造，采用了三科變頻的SKI800系列變頻器。
變頻器應用的真實效果:
1、改善了啟動性能
由于電動機的轉矩M與轉速n的二次方成正比，采用變頻器啟動時頻率低，轉速也低，啟動電流就小，避免工頻啟動時形成的大電流對電機、電纜、開關等設備的沖擊，因此啟動性能得到改善。
2、提高了控制精度
采用變頻技術后，通過改變風機頻率，可直接控制風機轉速，從而實現風量的控制和調節。變頻器調整的最小幅度為Δf＝±1.5Hz，爐膛負壓變化僅（50－80）Pa，遠比檔板調節精度高。由于控制精度提高，鍋爐燃燒調節更加穩定，避免或減少了擋板的調節，爐膛負壓變化大，燃燒不穩定現象。
3、提高了功率因數
由于變頻器中的濾波電容，具有功率因數補償?shù)墓δ埽构β室驍?shù)cosφ≈1，從而降低無功損耗，減小電流，減少設備的線損和發熱，提高設備的有功輸出率。
4、延長了設備使用壽命
使用變頻器后，取消了調節檔板，使風壓波動減少，從而減少了風道振動，減輕軸承磨損。采用變頻技術，風機電機運行頻率可達20-47Hz，轉速低，轉矩小，從而提高了運行設備的安全系數，有利于機組長時間安全運行，也延長了風機電機等設備的使用壽命。
四、結語
在鍋爐引風機上采用風機變頻器，可以避免傳統采用的擋風板風量調節造成的嚴重節流損失以及引起爐膛內負壓波動幅度大造成的安全隱患。該變頻器不僅易于實現低速啟動、無級調速、無級調速，而且能夠?qū)崿F(xiàn)節能、節能降耗，對于安全運行、延長設備壽命具有重要意義。
