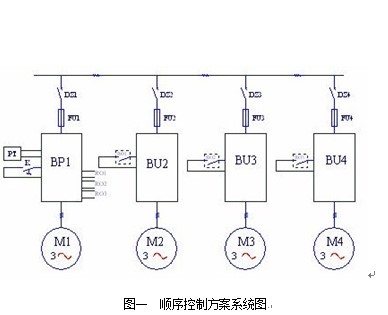

因為大城市飲用水的使用量隨時節的轉變而轉變，隨每天時間段不一樣而轉變。為使供電的壓力穩定，最普遍的方法是選用變頻器進行變頻恒壓供水，即溫度變送器裝載負責人在網上檢驗管道網工作壓力數據信號，再將此工作壓力數據信號送至變頻器（PLC）的脈沖信號鍵入端口號，從而組成工作壓力閉環控制系統系統軟件，管道網工作壓力的穩定依靠變頻器的調整操縱。針對多泵狀況，能夠二種不一樣的自動控制系統計劃方案，一種是“順序程序計劃方案”，該系統如圖所示一所顯示：
圖上：BP1—變頻器；BU2～BU4--軟起動器,PT—溫度變送器。由圖一由此可見，變頻器連接在第一臺水泵電機上，必須加泵或減泵時，由變頻器RO1～RO3端口號輸出數據信號起動或終止別的的水泵，這時候水泵的起動選用自耦降血壓起動設備或軟起動器。
這類計劃方案的特性是水泵電機不用在直流變頻和工頻中間切換；第一臺水泵始終連接在變頻器上，沒有切斷全過程中的過壓狀況；因為變頻泵之外的泵都是有軟起動器，因此不用再做備用系統，當變頻器常見故障時，能用軟起動器手動式起動M2～M4水泵，確保供電不至于中斷；每臺電機都是有起動器，原始項目投資很大。另一種是“循環系統投切”計劃方案，系統圖如圖所示二所顯示
由圖二由此可見，變頻器連接在第一臺水泵電機上，必須加泵時，變頻器停止運行，并由變頻器的輸出端口號RO1～RO3輸出數據信號到PLC，由PLC控制切換全過程。
切換剛開始時，變頻器終止輸出（變頻器設定為隨意泊車），運用水泵的慣性力將第一臺水泵切換到工頻運作，變頻器聯接到第二臺水泵上起動并運作，照此，將第二臺水泵切換到工頻運作，變頻器聯接到第三臺水泵上起動并運作；必須減泵時，系統軟件將第一臺水泵終止，第二臺水泵終止，這時候，變頻器連接在第三臺水泵上。在必須加泵時，切換從第三臺水泵剛開始循環系統。這類方法確保始終有一臺水泵在直流變頻運作，四臺水泵中的任一臺都很有可能直流變頻運作。
那樣，才可以保證無論需水量怎樣更改都可以維持管道網工作壓力基礎穩定，且各臺水泵運作的時間基本一致，給維護保養和維修產生便捷，因此，絕大多數的供電生產廠家都傾心于循環系統投切計劃方案。但此計劃方案也是有存在的不足，便是在僅有一臺變頻器運作并切換到工頻全過程中會導致管道網短時間過壓，在設計方案時要充足的引起重視。此外，務必設定一套備用系統，圖上的電機軟啟動器便是做為預留。當變頻器或PLC常見故障時，能用軟起動器手動式輪著起動各泵運作供電。
上述水泵變頻器應用資料由杭州三科變頻器提供。
