電動螺旋壓力機伴隨著如今電力電子技術的進步，在性能方面對比以前的電動螺旋壓力機有很大的提高。因為這種設備結構比摩擦壓力機還要簡單，而且沒有摩擦帶等易損件，對力能關系也易于控制，所以發展很快，有逐步取代其它形式螺旋壓力機以及模鍛錘和熱模鍛壓力機的趨勢。

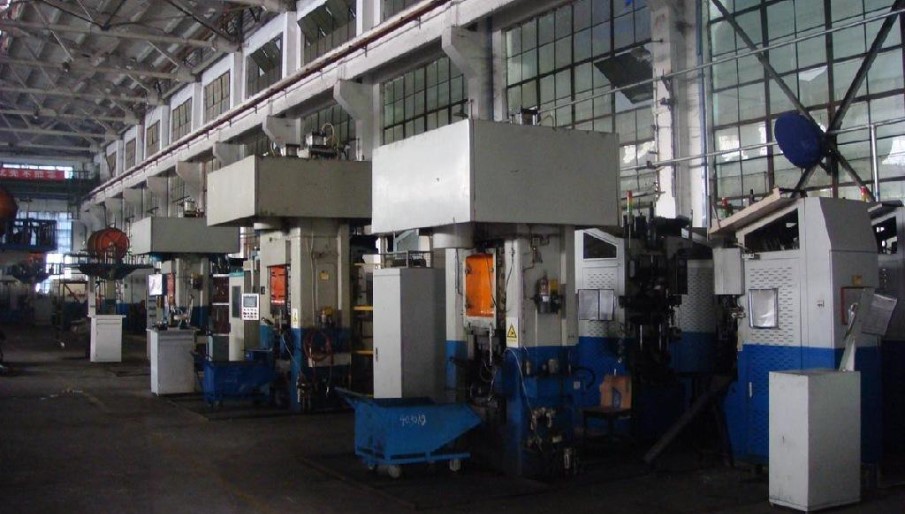

一、簡單介紹電動螺旋壓力機
螺旋壓力機用螺桿、螺母作為傳動機構，并靠螺旋傳動將飛輪的正反向回轉運動轉變?yōu)榛瑝K的上下往復運動的鍛壓機械。工作時，電動機使飛輪加速旋轉以儲蓄能量，同時通過螺桿、螺母推動滑塊向下運動。當滑塊接觸工件時，飛輪被迫減速至完全停止，儲存的旋轉動能轉變?yōu)闆_擊能，通過滑塊打擊工件，使之變形。打擊結束后，電動機使飛輪反轉，帶動滑塊上升，回到原始位置。螺旋壓力機的規格用公稱工作力來表示。
目前電動螺旋壓力機的最大噸位已達320MN，遠大于其它模鍛設備的噸位。一般此類大噸位機床加工件較大，配備主軸功率較大。
二、電動螺旋壓力機的幾個控制需求
1、優異低頻大轉矩特性，大功率變頻器（315kw）能擁有較短的加速時間（1s左右）；
2、迅速的速度追蹤控制，快速的變頻器反應；
3、轉矩響應速度快，電流波動??；
4、PLC準確的高速計數功能；
5、PLC模擬量模塊的優異性能；
6、觸摸屏與PLC優異的整體性能，滿足機床的控制需要；
7、過載能力以及環境適應能力優良，設備在運行中穩定性高；
8、EMC性能優異，避免變頻對外造成干擾；
三、方案設計與說明
1、電動螺旋壓力機設備參數：沖壓噸位1000噸，裝模高度300mm-500mm，由INVT提供PLC、觸摸屏、變頻器為全套解決方案；主軸電機功率：兩臺132KW；
2、電氣控制系統包括：三科變頻器SKI600-315G-4一臺；制動單元DBU100H-320-4兩個；三科PLC，SK3624MAR一臺；三科PLC模擬量模塊，IVC1-2DA一臺；人機界面，SK070-N0CX-N/W一臺；
3、啟動方式采用端子啟動；速度給定由PLC控制系統給定變頻器一個0-20ma模擬量電流信號控制，觸摸屏與PLC通過RS232連接。
四、方案優勢
1、開環矢量控制的算法優良，在實現平穩控制的效果下，低頻力矩大、動態響應性能快、穩速性能強；
2、優異電流限幅特性，過載能力強，可有效降低變頻過載、過流保護，最大限度保障生產連續性；
3、優越的AVR功能，超強電網適應性，可用于電網長期偏低或電網波動等電源惡劣場合，保障輸出電壓、電流、速度穩定性。
4、環境適應能力強，完全獨立風道設計加法蘭安裝模式可大幅提高抗擊油污、粉塵及濕熱等惡劣環境；
5、快速的轉速跟蹤，能及時跟蹤轉速并輸出扭矩。
上述重載變頻器資料由杭州三科變頻器資料整理編輯
