介紹
近年來，隨著科學技術的快速發展，PLC在工業自動化控制中處理模擬和數字運算以及人機界面的應用和發展有了很大的提高，逐漸成為我國自動化控制領域的主流控制設備，在自動化控制的各個領域發揮著越來越重要的作用。就PLC本身而言，作為一個數字計算電子系統，它是為工業環境應用而設計的，實現單機、車間、工廠的工業自動化控制。其強大的抗干擾能力和方便的維護也使其在工業自動化控制領域備受關注。不僅如此，控制現場實時監控極高的可靠性及其編程的簡單性和靈活性也使其廣泛應用于工業自動化控制領域。
一、的組成和功能?？删幊踢壿嬁刂破?Programmable Logic Controller)

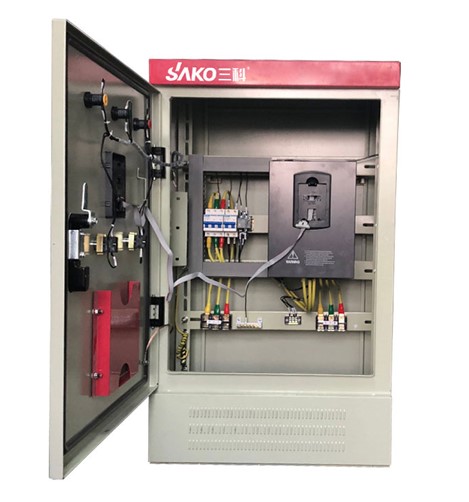

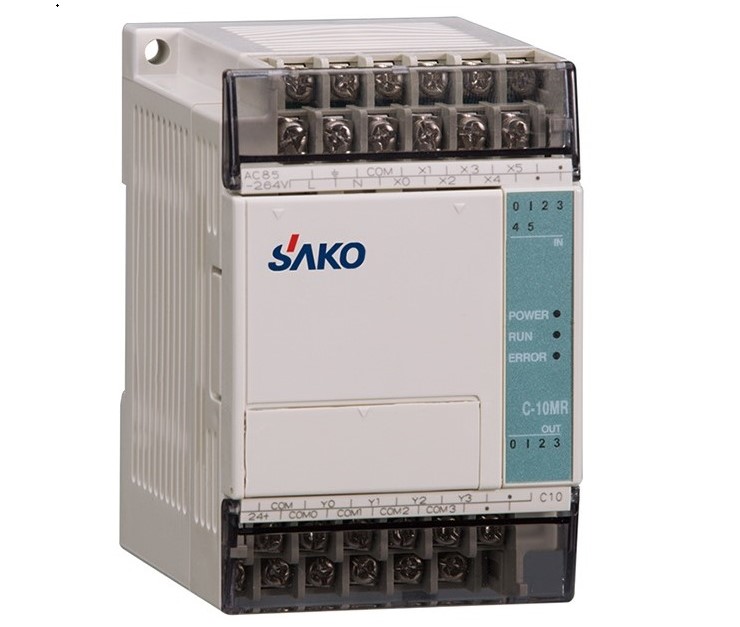

1.可編程控制器的組成
PLC主要由電源、CPU、接口電路、I/O電路和存儲器組成。其中，電源包括系統、停電保護和備用電源。中央處理器是中央處理器，具有邏輯和數學運算功能，協調整個系統的工作。至于接口電路，主要是指PLC與現場設備、外圍設備等之間的連接通道。至于I/O電路，主要是指輸入電路對輸入信號進行隔離和電平轉換，輸出電路對PLC輸出結果進行放大和電平轉換，驅動現場設備。至于內存，主要用于存儲系統中的邏輯變量、用戶程序、監控等信息。
2.可編程控制器的功能
PLC的功能分析主要可以從開關控制、限時計數控制、步進控制和數據梳理三個方面進行分析:
開關值控制。主要功能或優點是可以根據限位開關和操作按鈕，結合控制現場給出的檢測信號，控制機械運動部件的相應運動；和限時計數控制。限時控制主要是指在PLC系統中可以設置相關的計時指針，設置時計時時間可以靈活。這主要用于系統的精確實時控制。PLC計數控制，計數器可分為高速計數器、普通計數器和可逆計數器，其功能主要用于完成系統中不同用途的計數控制；步進控制和數據處理。PLC步進控制主要是利用移位寄存器完成的。PLC數據處理不僅可以完成加、減、乘、除、乘方，還可以用數據對系統中的邏輯運算進行比較、傳遞和移位，如或、與、異或、反等的應用。
二、自動控制中的可編程控制器
隨著社會和科技的快速發展，可編程控制器的技術發展也越來越成熟。對于它目前在我國自動控制中的應用，可以從開關量控制的應用、過程和運動控制的應用、模擬量和系統集中控制的應用、PLC工業應用中的注意事項和抗干擾設計四個方面進行分析。以下是具體的討論:
1.開關控制
plc開關控制在自動控制中的應用分析主要可以從以下三個方面進行闡述:①在我國目前的自動控制應用中，原有的繼電器逐漸被PLC開關控制所取代，PLC開關的控制應用有效地實現了邏輯和順序控制。而且PLC開關具有接線簡單、速度快、操作維護方便、可靠性高的特點。②②PLC開關的應用大大提高了系統的質量，也大大提高和節省了時間和人力的利用率。③這種PLC開關控制現在不僅用于目前單一設備的自動控制，也用于多機組自動化的流水線控制，其典型應用有組合機床、注塑機和包裝生產線等。
2.過程和運動控制
本文對可編程控制器過程和運動控制的分析主要涉及過程控制和運動控制。以下是具體的分析和討論:
PLC的過程中控制主要是離散過程控制和連續過程控制，而具體過程控制是對系統模擬量起作用的過程，即通過對當前模擬量和連續變化的壓力、電流、電壓、溫度等歷史數據進行比較分析，生成用戶所需的開關量，使系統的參數能夠按要求運行，這類PLC在國內主要應用于化工、冶金、熱處理等場合。
另外，對于運動控制中的PLC來說，主要是指它可以控制圓周運動和直線運動，通過系統的脈沖控制來控制機械運動，而脈沖控制的位移很小，這使得它的控制精度極高。目前，這種PLC運動控制在國內主要應用于機械、電梯、機床和機器人。
3.模擬量和系統集中控制
基于可編程控制器的模擬控制。PLC不僅實現了對系統過程的控制，還利用控制語句實現了對系統的儀表監控，能有效提高控制系統的精度，對自動控制中熱處理加熱、保溫、冷卻過程的控制具有重要意義。
PLC系統的集中控制。在實現自動控制的前提下，PLC還可以對系統本身進行控制，如控制系統的故障檢測和顯示等。而且，在自動控制系統中，I/O信號與中間存儲單元之間存在邏輯關系，也就是說，當出現設備故障時，邏輯關系會被破壞，從而可以利用編程的故障來判斷程序，實施故障分析和報警控制。
4.PLC工業應用中的注意事項及抗干擾設計
要實現PLC合理、安全、穩定的工業應用，還應注意應用中的注意事項和抗干擾設計。以下是對這兩個方面的具體分析:
PLC應用中的注意事項。目前國內在自動化控制的應用中，對于PLC需要注意以下幾點:溫度是指環境溫度在0℃-55℃之間，防止陽光直射等?？諝鉂穸?，保證空氣濕度應在85%以?xún)?nèi)不結露，從而保證PLC的絕緣；振動。禁止連續振動或振動頻率為10HZ~55HZ的頻繁振動。阻尼膠應適當使用?？諝猓碢LC所在的空氣，應防止氯化氫、硫化氫等腐蝕性易燃?xì)怏w，不合格的應安裝空氣凈化設施。
抗干擾設計:對于抗干擾設計，從PLC設備的選擇上，要盡量選擇抗干擾能力強的設備，保證PLC系統的正常運行。另外，在PLC的抗干擾設計過程中，要根據PLC的不同功能設計抗干擾能力。比如電纜敷設會產生電磁干擾，所以不同的信號要分層敷設。從而達到減少電磁干擾的目的。
結語
總而言之，可編程序控制器是當前國內自動控制領域的標準裝置。隨著時代的發展與進步，各種PLC技術將更加全面、成熟，其應用功能也將不斷完善，因此在自動控制系統中扮演著越來越重要的角色。但是，目前可編程plc控制器控制裝置應用于國內工業生產中仍存在一些問題。所以，在自動化控制的應用中， PLC應著重提高自身的技術水平，適應各種生產環境，使 PLC成為我國現代自動化控制的技術支柱，推動我國經濟的發展。
