隨著電子技術的發展，變頻調速技術越來越普及，特別是在加工工業中，應用取得了很好的效果，無級調速、軟啟動和恒扭矩輸出大大滿足了加工設備恒轉速和恒扭矩的要求，磨床磨削過程中載荷變化引起的轉速變化容易引起旋轉速度和刀片質量的變化。變頻調速技術在內外圓磨床中的應用可以避免直紋波動，提高加工精度和加工效率。

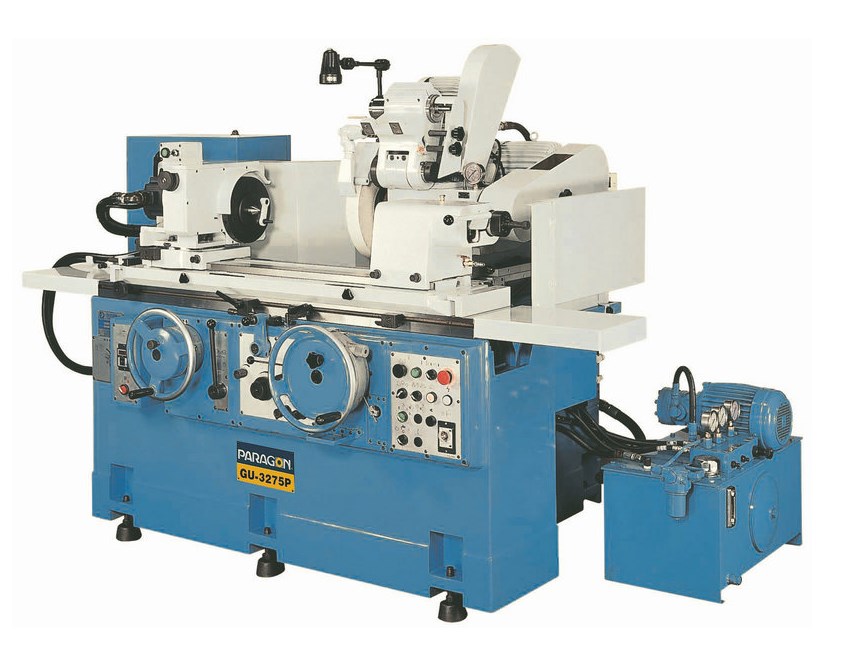

1．影響磨床加工質量的主要原因
外圓磨床在加工過程中，由于工件的形狀、尺寸、工件的材料以及磨削量、磨削參數的變化，使加工負荷不斷變化。工件內徑較小時，磨削進給量較少，砂輪磨削力較小，加工負荷較小。而在對大內徑與長套筒類工件等加工時，工件旋轉電機處于低速段，砂輪進給量大，砂輪磨削力也變大，此時加工負荷較大。電動機因負荷變化而難以恒速、恒轉矩運行。但由于主軸、磨頭等振動頻率和振幅因速度變化而發生變化，使工件加工后的表面產生了直波紋、光滑度過差等質量問題，不能滿足工件加工質量要求。
2．磨床在運動中產生振動的原因分析
一般的磨床有三種振動源：
第一種是主軸電機，主要負責工件的旋轉；
第二種是磨頭電機，主要是通過皮帶傳動連接磨削砂輪進行高速旋轉。
第三種是油泵電機，負責磨頭的前后運動和工件的左右運動(在某些設備中，油泵電機系統改為單獨的液壓工作站，可以取消這個震源)。任何旋轉和移動的設備都不可避免地會產生振動，如圖1所示。
軸線表示轉速， Y軸表示振幅。利用變頻調速技術，可以改變交流電機供電的頻率和幅度，從而改變其運動磁場的周期，使電機的轉速能夠平穩地控制。若加上匹配的型號，則可通過改變電機頻率，減小磨頭電機振動曲線2的幅值，從而減小曲線1和曲線2疊加后的振幅，保證在磨削過程中產生的共振，滿足對加工工件的精度要求。
3．加裝變頻器在內、外圓磨床上的效果
在公司車間有一臺m1432a外圓磨床，負責移動車轉軸的磨削過程。該設備已使用近30年。設備各方面的老化性能難以滿足加工要求，磨削工件時會產生直紋波動。經過對該設備的研究和分析，一致認為砂輪線速度和工件轉速對轉軸過程中的頻率干擾、砂輪軸套共振、改變主軸的頻率和速度、減少諧振，從而消除轉軸的直接紋波。
車間技術人員和電工經過反復協商計算，發現轉軸最佳磨削速度為820 r/min，磨頭砂輪速度為3000 r/min。根據速度與頻率的反比關系，確定外圓磨床磨頭電機的技術參數為功率4kW，轉速1440 r/min，頻率50Hz，極數4，認為可以應用變頻技術。最后，額定功率為15kW，頻率為28.5~300Hz。公司及時采購，在車間安裝調試后，最終解決了轉軸研磨過程中的直波紋問題。
參考了外圓磨床中加入變頻器以解決直紋質量問題的經驗。車間圓磨床磨頭電機選用，匹配合適的型號。功率5.5 kW，速度2900 r/min，頻率50 Hz，極數2。通過安裝、運行，成功地解決了內圓機的直波形質量問題。
4．結束語
通過安裝變頻器，大大提高了磨床加工效率，由安裝前的一天磨8個轉軸的效率，增加到一天16個的效率；而且在隨后的安裝了中，變頻器在車間的兩臺磨床上，成功地解決了轉軸磨削后的直波問題。通過改進設備工藝后，不僅提高了設備的加工精度，而且解決了生產過程中的瓶頸工序，與此同時也能達到節能運行的需求。
