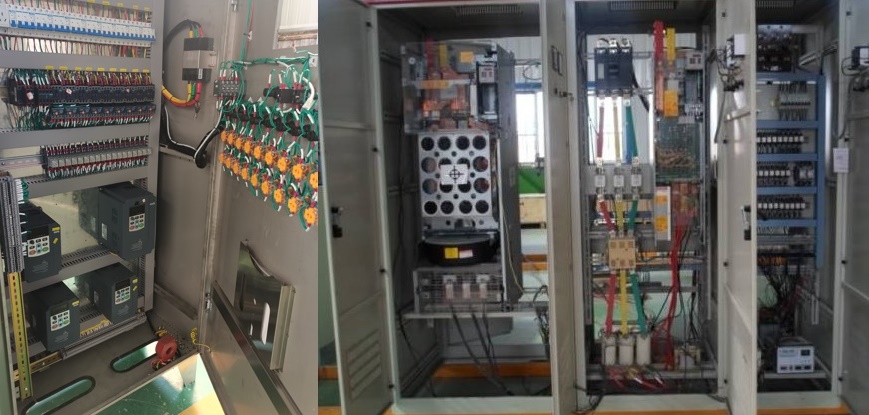

作為一種非標準產品，變頻柜的產品規格通常是根據客戶服務要求制定的。所以大部分人并不了解這類設備的制作技術，尤其是它的接線技巧。對于外行來說，有一些粗細紅綠綠的線纜，但是對于專業人士來說，這些是實現各種功能的基礎。因此，連接好電纜是控制柜正常工作的關鍵。我們來看看這個控制柜的二次回路接線的分類:
1.調節回路:指調節自動裝置。如VQC系統用于主變壓器的有載調壓，發電機的勵磁調節裝置。它由測量機構、傳動機構、調節器和執行機構組成。
2.繼電保護及自動裝置電路:由測量電路、比較部分、邏輯部分和執行部分組成。
3.信號電路:由信號傳輸機構和信號繼電器組成，作用是反映一、二次設備的工作狀態。
4.控制回路:由控制開關和控制對象(如斷路器、隔離開關)的傳動機構和執行機構組成。其功能是“組合”和“分割”一次設備。
